MMCS (Mixed Matrix Commitment Scheme)

Merkle Tree 用于对向量（单列数据）承诺，而 MMCS (Mixed Matrix Commitment Scheme) 支持对多个不同高度和宽度的矩阵进行承诺和验证。

构造 MMCS

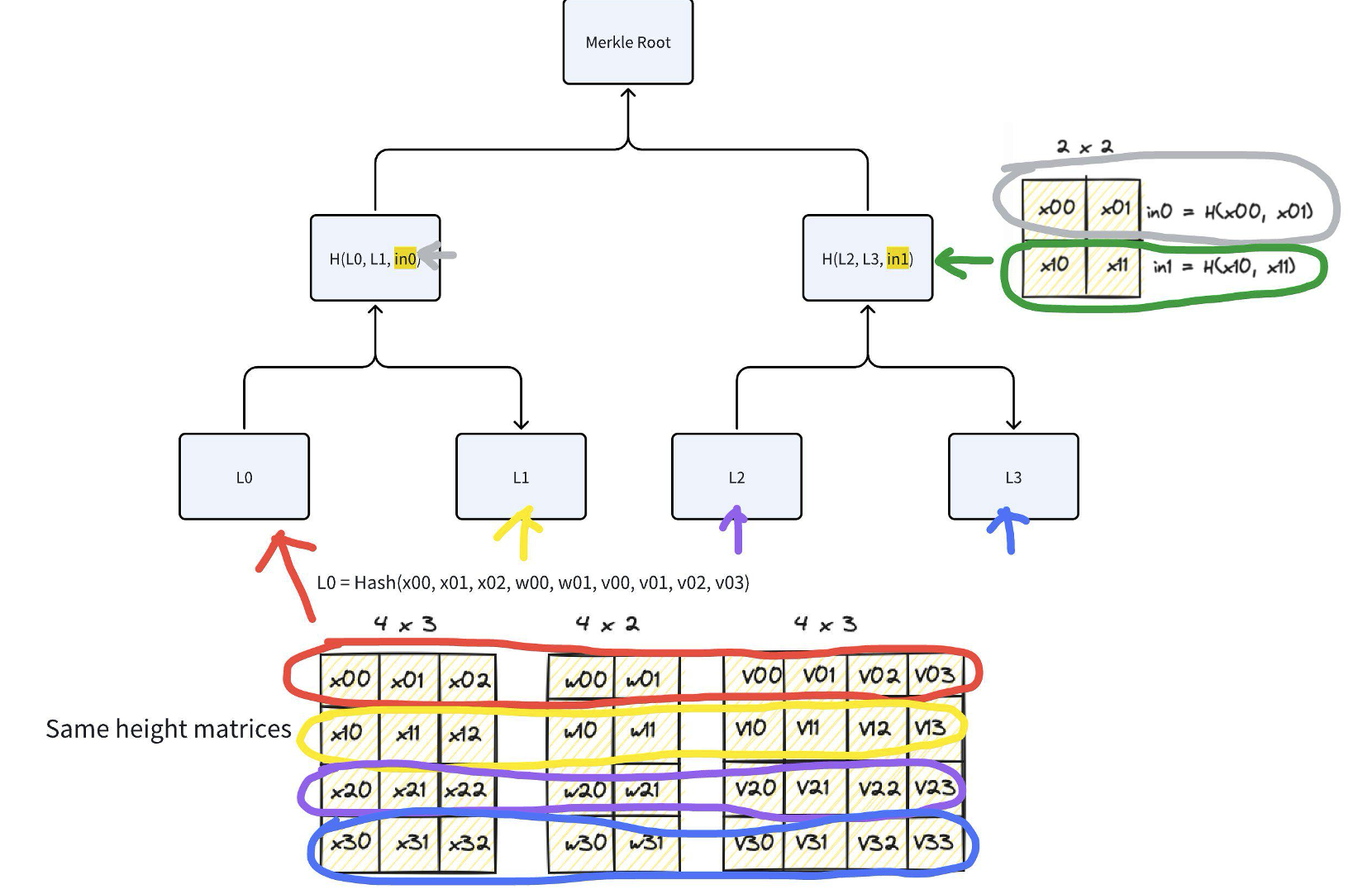

图片来源：merkle-tree.ipynb

如图所示，共有 4 个矩阵，宽度和高度分别为：4 * 3，4 * 2，4 * 4，2 * 2

矩阵按高度降序排列，以确保高度相近的矩阵能够一起正确处理。

1. 构造叶子节点：选取高度最高的一批矩阵 4 * 3，4 * 2，4 * 3，把它们的第 1 行拼在一起，哈希后作为第 1 个叶子节点；第 2 行拼在一起，哈希后作为第 2 个叶子节点；依次类推。

   L0 = layer_digest[4] = Hash(x00, x01, x02, w00, w01, v00, v01, v02, v03)
   L1 = layer_digest[5] = Hash(x10, x11, x12, w10, w11, v10, v11, v12, v13)
   L2 = layer_digest[6] = Hash(x20, x21, x22, w20, w11, v20, v21, v22, v23)
   L3 = layer_digest[7] = Hash(x30, x31, x32, w30, w11, v30, v31, v32, v33)

2. 构建后续层：每层的长度为前一层的一半。首先压缩前一层中的元素，如果出现与当前层高度匹配的矩阵，则它们的行也会包含在压缩中。

   比如构造第 2 层时出现 2 * 2 的新矩阵 M3，对该矩阵的行进行顺序哈希处理，从而生成一个包含两个摘要的新层。同时，该算法通过压缩第 1 层来创建第 2 层。然后，第 2 层将与 M3 进行顺序哈希运算后生成的新摘要进行进一步压缩。

   next_layer_digest[2] = compress(prev_layer_digest[4], prev_layer_digest[5])
   tallest_digest = Hash(x00, x01)
   next_layer_digest[2] = compress(next_layer_digest[2], tallest_digest)

   next_layer_digest[3] = compress(prev_layer_digest[6], prev_layer_digest[7])
   tallest_digest = Hash(x10, x11)
   next_layer_digest[3] = compress(next_layer_digest[3], tallest_digest)

​ 如果当前高度没有矩阵，则过程简化：

next_layer_digest[1] = compress(prev_layer_digest[2], prev_layer_digest[3])

Open Batch

输入

• index：需要打开的叶子节点索引
• prover_data：包含多个矩阵的 MMCS

输出

• openings：是一个向量，第 i 个元素是第 i 个矩阵 M[i] 的第 j 行

​ j = index >> (log2_ceil(max_height) - log2_ceil(M[i].height))

• proof：叶子节点索引 index 的默克尔路径证明

示例演算

• 假设

  • max_height = 4（log_max_height = 2）

  • 两个矩阵：

  • matrix1：高度 4（log2_height = 2）

  • matrix2：高度 2（log2_height = 1）

  • index = 3（二进制 11）

• 步骤

  1. 计算 openings：

     • matrix1：j = 3 >> (2 - 2) = 3，提取第 3 行
     • matrix2：j = 3 >> (2 - 1) = 1，提取第 1 行

  2. 计算 proof，各层的兄弟节点索引为 sibling hash：

     • 第 0 层：(11 >> 0) ^ 1 = 11 ^ 1 = 10（2）
     • 第 1 层：(11 >> 1) ^ 1 = 01 ^ 1 = 00（0）

Verify Batch

输入：commit (root), dimensions, index, openings, proof

过程：将 openings 和 proof 里的 sibling hash 逐层合成，最终比对根 hash 是否等于 commit

参考

plonky3-python-notebook/merkle-tree

Field Merkle Tree

区块链中的数学（八十三）-- MMCS（Mixed Matrix Commitment Scheme）
